IESNA91

[TEST]        ABC1234 ABC Laboratories

[MANUFAC]     Aardvark lighting Inc.

[LUMCAT]      SKYVIEW 123-XYZ-abc-400

[LUMINAIRE]   Wide beam flood light to be used without tilt

[MORE]        where light pollution is a problem

[LAMPCAT]     MH-400-CLEAR

[LAMP]        Metal halide 400 watt

[BALLAST]     Aardvark B-400MH-ABC

 [MAINTCAT]    4

[OTHER]       This luminaire is useful as an indirect flood and to

 [SEARCH]      POLLUTION SPORTS INDIRECT

[MORE]        reduce light pollution in down light applications.

[BLOCK]

[LUMCAT]      TENNISVIEW 123-XYZ-abc-400

[LUMINAIRE]   Wide beam flood for direct lighting applications.

[MAINTCAT]    6

 [ENDBLOCK]

 TILT=INCLUDE

1

13

0    15  30 45 60 75 90 105 120 135 150 165 180

1.0  .95  .94 .90 .88 .87 .98 .87 .88 .90 .94 .95 1.0

1 50000  1   5   3   1 1 .5  .6  0

1.0  1.0  495

0 22.5   45  67.5    90

0 45 90

100000    50000   25000   10000   5000

100000    35000   16000   8000    3000

100000    20000   10000   5000    1000

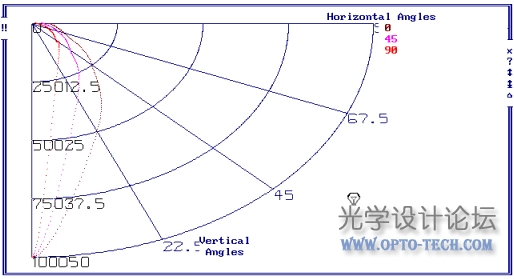

图七 ABC1234灯具配光曲线图。

从上面第二例中可以看到许多关键词，关于关键词的一般法则如下:

关键词(The keyword)

‧每一新行的第一个字符不得为空白

‧必须为大写

 ‧应出现在"TILT="之前

‧不得包含任何不在关键词中的任何字符

‧需包含在方括号中

‧除了[MORE]，[BLOCK]及[ENDBLOCK]之外的关键词皆只能在描述的区块中出现一次，且在描述的区块之外出现一次。

‧连括号计算需少于20个字符。

‧只有经IESNA计算机委员会认可的关键词可以包含在括号中

关键词数据(The keyword data)

‧应以一关键词起头

‧对关键词应遵行公认的IES格式

‧应以一个carriage-return/line-feed结束

‧若需要其它数据行，需以关键词[MORE]开头

‧数据应以一个或更多的空白描述

有效的关键词：

[TEST]      测试报表的编号及实验室(必须包括)

[MANUFAC]   灯具制造商(必须包括)

[LUMCAT]    灯具型录号码

[LUMINAIRE] 灯具描述

[LAMPCAT]   灯管型录号码

[LAMP]      用在光度测定报表中的灯管描述

[BALLAST]   用在光度测定报表中的安定器

[MAINTCAT]  数字(1-6)指出维护分类

[OTHER]     有关测试的其它信息

[SEARCH]    使用者建立的搜寻字符串

[MORE]      前一关键词的进一步数据

[BLOCK]     关键词群组范围的描述标记

[ENDBLOCK]  一个[BLOCK]范围需以[ENDBLOCK]结束

文章出处参考链接：http://www.homescape.com.tw/info/ies-format/iesfrm-3.htm
